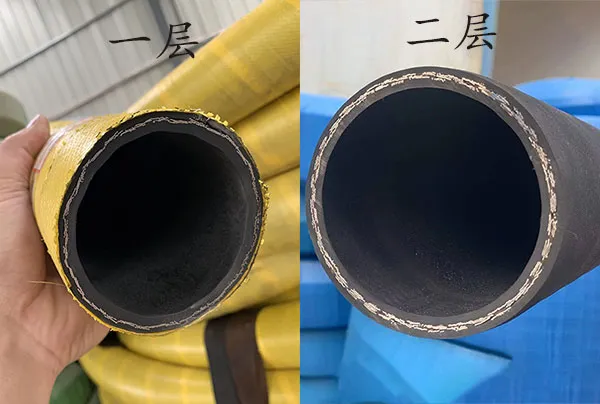

我们做了很多年胶管，我们发现很多客户刚开始接触这个行业，都是分不清胶管层数的，因为工艺问题，很多一层的会被认为两层，两层的误认为4层，今天正通塑胶小贾给大家具体介绍一下1SN与2SN钢丝编织胶管区别，另外也给大家科普一下结构、耐压到选型，让大家明白如何选对液压胶管。

一、什么是钢丝编织胶管？1SN/2SN 代号含义解读

钢丝编织胶管是液压系统中常用的柔性连接元件之一，其基本结构由三部分组成：内橡胶层（承载介质）、钢丝编织增强层（提供耐压骨架）、外橡胶保护层（防止磨损与环境侵蚀）。

代号含义源自国标EN 853 / SAE J517 体系：

● "1SN"= 1层（Single layer）钢丝编织（S = Smooth cover，光面外覆层；N 表示标准型）

● "2SN"= 2层（Two layers）钢丝编织，其余结构相同

国内对应执行标准为 GB/T 3683《橡胶和塑料软管及软管组合件 钢丝编织增强液压型》，两者在压力等级设计上与 EN 853 基本一致。

1.1 结构剖面示意

▶ 1SN 横截面（由内到外）：

● 内管：合成橡胶（丁腈橡胶 NBR 或 EPDM）

● 第1层：强度低碳钢丝，螺旋角±54.7° 编织

● 外覆层：黑色合成橡胶，光面或布纹面

▶ 2SN 横截面（由内到外）：

● 内管：合成橡胶（NBR）

● 第1层：强度低碳钢丝编织层

● 第2层：强度低碳钢丝编织层（反向螺旋，平衡扭转应力）

● 外覆层：黑色合成橡胶，光面

二、1SN 与 2SN 钢丝编织胶管核心区别对比表

以下对比表涵盖所有关键选型参数，可直接用于采购决策参考：

【采购提示】两种型号接头规格完全通用，接管尺寸不变，升级从1SN到2SN只需更换软管本体，不需要更换接头。

三、各管径压力参数对比（1SN vs 2SN 详细数据）

下表为 GB/T 3683 / EN 853 标准规定的各管径压力参数。购买时请核对铭牌或随货检验报告，确认与以下数据一致。

数据说明：爆破压力 = 工作压力 × 4（安全系数 4:1）。实际系统设计时，系统高压力（含冲击压）不得超过工作压力，冲击压应控制在工作压力的 133% 以内。

四、深度差异解析：4个维度比较

4.1 耐压等级：核心的选型依据

这是1SN与2SN本质的区别。以 DN12 管径为例：

● 1SN：工作压力 16.0 MPa / 爆破压力 64.0 MPa

● 2SN：工作压力 31.5 MPa / 爆破压力 126.0 MPa（约高出 97%）

双层钢丝结构通过两层钢丝交叉编织，在承受内压时形成相互支撑的网格结构，抗爆能力显著提升。工程实践中，凡是系统高工作压力（含液压冲击）超过 20 MPa 的场合，建议优先考虑 2SN。

4.2 外径与弯曲半径：安装空间的决定因素

在相同内径下，2SN 比 1SN 外径约大 2～4 mm（因多一层钢丝），最小弯曲半径也略大。在空间紧凑的管路布置中，这 2～4mm 的差异有时会影响安装方案。

● 1SN 柔性好：弯曲半径小，适合复杂走管、狭窄空间

● 2SN 刚性略高：弯曲半径稍大，但抗外部机械损伤能力强

【安装建议】在设计管路走向时，应预留至少 1.5 倍zui小弯曲半径的空间，避免管路在弯曲处长期受应力疲劳。

4.3 重量与成本：全生命周期经济性

1SN 因少一层钢丝，每米重量约减少 15～25%（随管径不同），在大用量采购时成本优势明显。但不能因为成本而忽视压力适配性——错误选型导致的爆管、泄漏事故，其停机损失和设备损坏成本远高于胶管成本差价。

● 低压系统（≤16 MPa）：选1SN节省成本，技术上完全合理

● 高压系统（>20 MPa）：必须选2SN，这不是"可以省的成本"

4.4 寿命与可靠性：使用环境的影响

在额定压力范围内使用，两者寿命相当（10万次脉冲标准）。但2SN在以下场合可靠性优势*突出：

● 高频脉冲载荷（如液压破碎锤、冲压设备）：双层钢丝分散疲劳应力

● 弯曲处受压场合：外层钢丝提供额外机械保护

● 外部磨损严重场合：厚的钢丝层提升外覆层支撑力

五、1SN vs 2SN 选型推荐表：按应用场景快速选型

根据实际工况，参考以下推荐表快速判断使用哪种型号：

选型三步法：

1. 确定系统高工作压力（含液压冲击峰值）

2. 加 20% 安全余量 → 得到选型基准压力

3. 对照各管径压力表，选择工作压力大于基准压力的型号（1SN 或 2SN）

【警告】严禁将1SN用于额定压力超过其高工作压力的系统！钢丝编织层的疲劳失效往往是突发性的，一旦爆管会造成高温油液喷射，危及人员安全。

六、安装使用注意事项

6.1 储存与运输

● 存放温度：-25℃ ～ +35℃，避免阳光直射

● 弯曲状态存放时，弯曲半径不得小于最小允许弯曲半径

● 堆放高度不超过 1.5 m，避免压变形

● 储存期从生产日期起不超过 4 年（胶管寿命标准）

6.2 安装规范

● 安装时不得扭转管体，扭转 7° 以内属于允许范围，超过则必须调整

● 管路不应有过度弯曲，zui小弯曲半径见产品参数表

● 接头连接处保留适当直线段（≥管径×1.5 倍），再开始弯曲走管

● 避免与高温部件（>120℃）长期接触，防止外覆层老化

● 在有磨损风险的部位加装弹簧护套或外覆护管

6.3 定期检查

● 每季度目视检查：外覆层有无裂纹、鼓包、硬化迹象

● 每年压力检测：对关键管路进行 1.5 倍额定压力的水压试验

● 发现以下任一情况立即*换：外层破裂、接头处渗油、管身变软或变硬、装配扭伤记录

七、常见问题解答（FAQ）

Q：1SN 和 2SN 可以互换使用吗？

A：压力允许范围内可以。1SN 可以用 2SN 代替（2SN 耐压高），但 2SN 不能用 1SN 代替（压力不足会有安全风险）。接头尺寸通用，直接换管即可。

Q：如何从外观区分 1SN 和 2SN？

A：外观上很难用肉眼区分，可靠的方法是查看管身印刷信息，标准产品会在管体上印有"1SN"或"2SN"标识、生产厂家名称和生产日期。如无印字，可通过测量外径对比同内径的 1SN/2SN 标称外径来初步判断（2SN 外径*大）。

Q：市面上还有 R1AT、R2AT 的说法，和 1SN/2SN 是一样的吗？

A：R1AT 对应 1SN，R2AT 对应 2SN，二者来自不同标准体系（SAE J517 vs EN 853），但压力参数和结构基本一致，可互通选用。购买时统一按 GB/T 3683 或 EN 853 标准要求即可。

Q：1SN/2SN 可以用于水或其他介质吗？

A：标准配置的内管为丁腈橡胶（NBR），适用于矿物油、难燃液、水乙二醇等。若用于纯水、乳化液，应确认内管材质兼容性；若用于食品、饮用水场合，需选用食品级内管胶管（另行选型）。

Q：为什么我们系统压力只有 15 MPa，但胶管经常开裂？

A：开裂原因通常不是额定压力不足，而是：①液压冲击压力瞬间超标（需测试真实峰值）；②管路存在不规范弯曲或扭转；③储存时间过长老化；④接头扣压不规范（过扣或欠扣）。建议排查上述原因后再决定是否升级到 2SN。

    正通塑胶小贾给大家简单总结一下，1SN 与 2SN 钢丝编织胶管的本质区别在于钢丝增强层数量，但是别小看就一层钢丝的区别，压力差别可大了，这一层之差，带来的变化是：工作压力可能从1SN的320公斤直接拉到2SN的600公斤；内径越小差的越大，内径越大，差的越小。简单说—— 1SN扛得住中低压，2SN才是真正干重活的。选管子不是越贵越好，是看你的工况压力够不够。 压力低选1SN省钱，压力大选2SN。 别为了省几十块钱，用错规格也容易出问题。
